在线检测系统结构



可用于连续测量VOCs、SOx、NOx、  C02、02等组分气体浓度,  可同时测量其中一个或多个气体成并将相关分析仪表集成于机柜或分析小屋,  便于现场直接安装。分析机柜或小屋可对结果进行分记录及报表打印，符合国家环境监测标准，如图所示。

在线检测系统结构

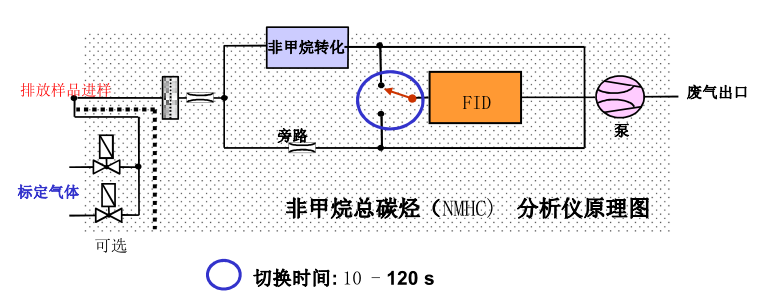

氢焰离子化检测仪 （FID）







 工作原理:

通过氢气的燃烧形成火焰，火焰将空气中的碳氢化合物离子化，形成的正负离子形成电流，然后将电流放大，转换成对应浓度的信号输出。针对非甲烷总碳烃的测量,   需要添加非甲烷高温氧化模块来测量甲烷，最后结果将甲烷扣除。

1.连续性测量，响应时间快，T90<2.5s

2.结构简单，成本低，  维护少，但只能检测VOCs总量





排放气在线检测系统 – 气相色谱分析仪（GC）

工作原理:

色谱分析是一种多组分混合物的分离、分析工具。它主要利用物质的物理性质对混合物进行分离，测定混合物的各组分,并对混合物的各组分进行定量、定性分析。当样品被送入进样阀，由于样品中各组分在色谱中的流动相(气相)和固定相(液相 或固相)间分配或吸附系数的差异，在载气的带动下，各组分在两相间反复多次分配，使各组分在色谱柱中得到分离，然后由色谱柱后的检测器根据组分的物理化学特性，将各组分按顺序检测出来。

1. 非连续性测量，响应时间慢

2.多组分测量，精度高

3.仪表结构复杂，成本高，维护多
